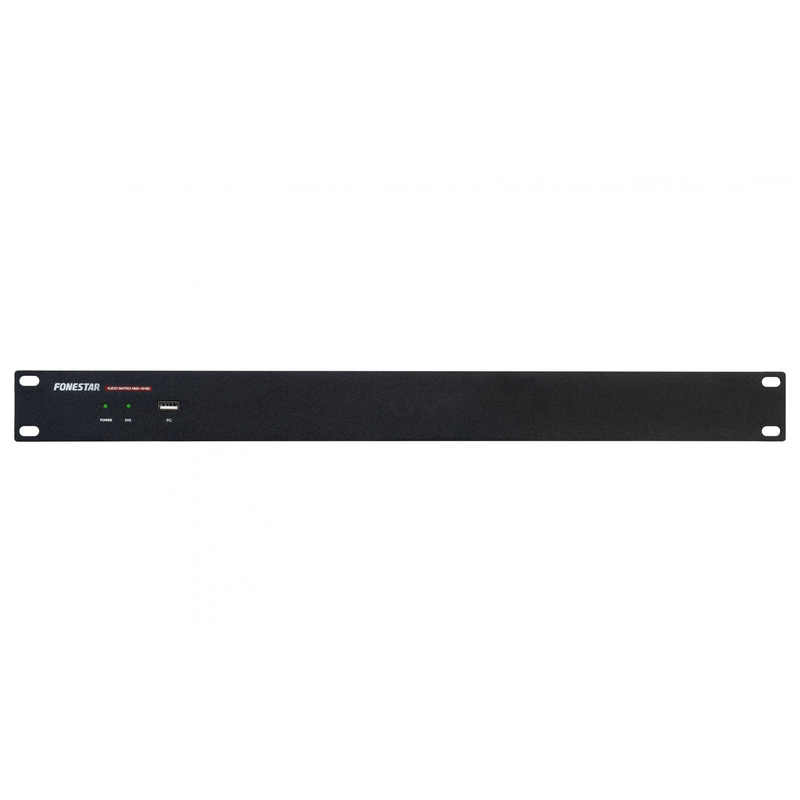

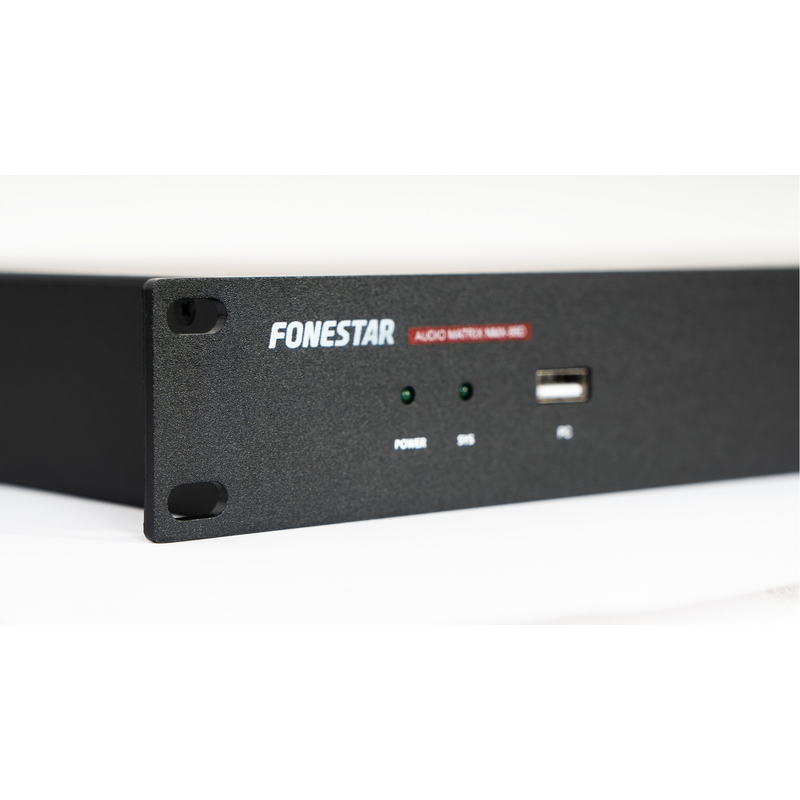

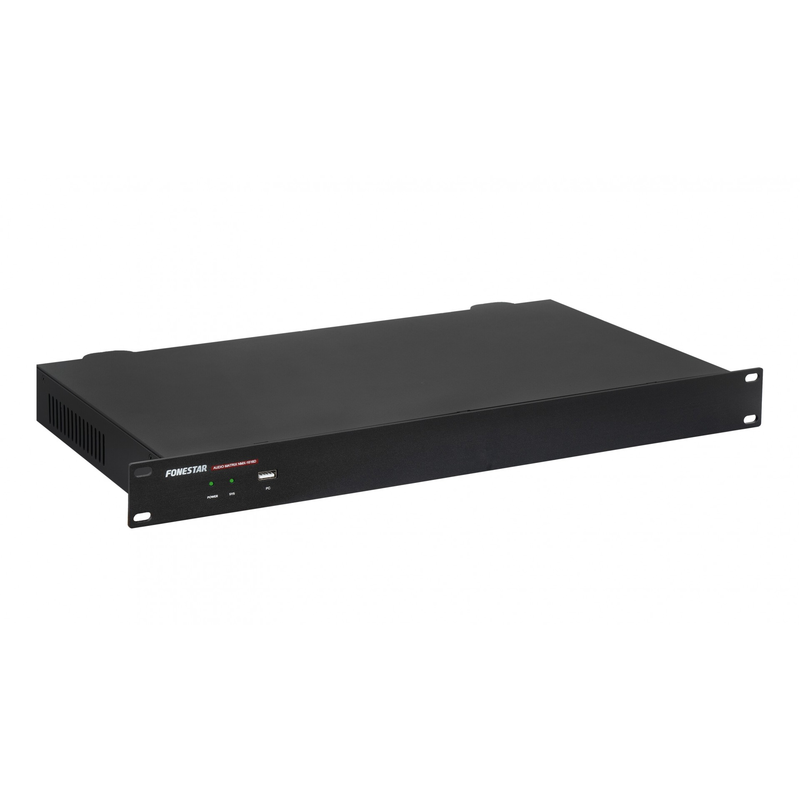

Matrice audio 16 x 16 con DSP e 8 GPIO

L'NMX-1616 è una matrice audio con processore di segnale digitale (DSP) che offre una soluzione completa e versatile
per la gestione e l'elaborazione dei segnali audio. Con questa matrice è possibile configurare sistemi audio
con un facile controllo per l'utente finale. Dispone di potenti strumenti di elaborazione del segnale audio
per adattare e migliorare il segnale a qualsiasi luogo o applicazione e ottenere i migliori risultati per la diffusione del suono.
Offre all'installatore la possibilità di configurare sistemi audio con più ingressi e uscite.
E l'utente ha un modo semplice per controllare il suono.

Caratteristiche tecniche:

• CARATTERISTICHE: Matrice audio con DSP, architettura ADI SHARC 21489
• 16 ingressi analogici (Microfono/linea con Phantom 48V selezionabile).
• 16 uscite analogiche.
• Canale di ingresso e uscita della scheda audio USB.
• Algoritmi: cancellazione dell'eco (AEC), cancellazione del feedback (AFC),
• soppressione del rumore (ANS), controllo automatico del guadagno (AGC).
• Elaborazione del segnale con 5 moduli per canale di ingresso inclusi espansore,
• compressore, noise gate, controllo automatico del guadagno (AGC), priorità,
• filtro parametrico, filtro grafico, priorità, cancellazione del feedback acustico (AFC) e ritardo.
• E 4 moduli per ogni canale di uscita tra rete crossover, filtro parametrico, filtro grafico, ritardo e limitatore.
• Funzioni di unione stereo a due canali, missaggio automatico, cancellazione dell'eco (AEC),
• soppressione del rumore (ANS), mappatura del volume nella matrice, 8 GPIO,
• 16 scene, controllo del tracciamento della telecamera PTZ.
• Connessione Ethernet e porta di controllo RS-232, RS-485. Protocollo UDP, RS-232 e RS-485.
• Software di configurazione e interfaccia utente modulare con App per touch screen.

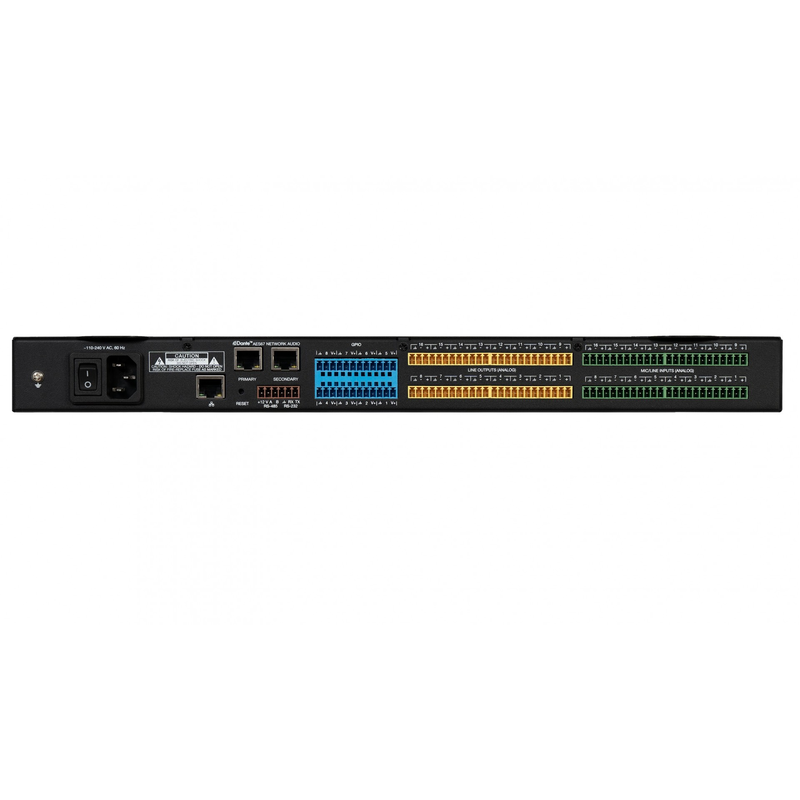

• ENTRATE: 16 linee bilanciate con selezione del guadagno in passi di 3 dB:
• da 0 dB a -48 dB. Livello del segnale: 24 mV RMS (-30 dBu) ~ 6,15 V RMS (+18 dBu) 5,4 K Ω.
• Gamma dinamica 110 dB. Connettore Euroblock
• Alimentazione Phantom selezionabile 48 V (10 mA max.)
• 1 porta LAN per la connessione alla rete locale, RJ-45
• 1 porta RS-232, euroblock
• 1 porta RS-485, euroblock
• USCITE: 16 linee bilanciate. Livello del segnale: massimo 6,15 V RMS (+18 dBu) 600 Ω.
• Gamma dinamica 112 dB. connettore Euroblock
• CONTROLLI: Software di controllo PC modulare (routing di input e output,
• funzioni DSP, equalizzazione, noise gate, compressore, controlli di guadagno, ecc.)
• App per interfaccia di controllo utente personalizzata.
• Protocollo UDP, RS-232 e RS-485 per l'integrazione con altri sistemi.
• RS-232 e RS-485 per il controllo del tracciamento della telecamera PTZ.
• AUDIO DIGITALE: 48KHz, 24bit
• LATENZA: <3 ms
• RISPOSTA: 20-20.000 Hz ±0,3 dB
• DISTORSIONE: THD+N armonico: <0,002% @4dBu
• RAPPORTO SEGNALE/RUMORE: 112dB
• ALIMENTAZIONE: 100-240 V CA, 50-60 Hz, 40 W
• MISURE: Profondità 482 x 44 x 268 mm. 1 rack U da 19"
• PESO: 3 Kg
